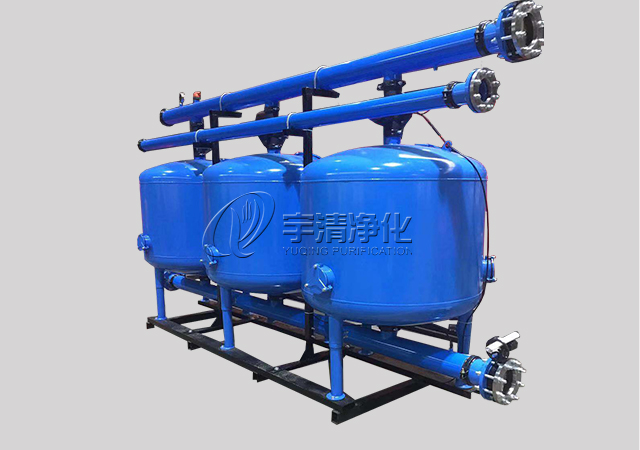

循环水浅层砂过滤器

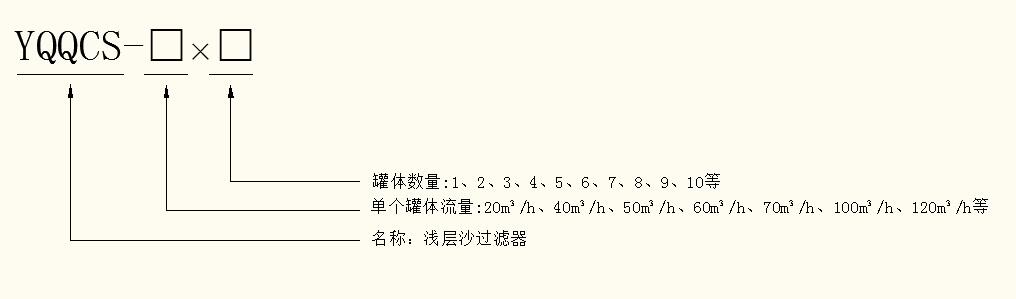

型号:YQQSC- * x *

精度:降低

材质:碳钢

过滤介质:循环水

产品简介:产品概述循环水浅层砂过滤器是将石英砂或天然海砂等作为过滤介质，在一定的系统压力下把需要过滤的循环水通过一定厚度的颗粒状滤层，有效的去除水中悬浮物、胶质、颗粒物等

获取优惠报价

在线客服咨询

7*24小时服务热线 15903037828

产品介绍

产品概述

循环水浅层砂过滤器是将石英砂或天然海砂等作为过滤介质，在一定的系统压力下把需要过滤的循环水通过一定厚度的颗粒状滤层，有效的去除水中悬浮物、胶质、颗粒物等杂质的设备。该设备是由多个标准高速过滤砂缸单元组成，其内部设有独特的布水器和集水器，拥有独特的双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。具有反冲洗用水量小，设备安装方便，易于操作等优点。该设备流量大，无需维护。根据不同的用户要求，有立式和卧式两个系列。该设备被广泛应用于工业和民用循环水系统的水质处理。

应用领域

钢铁行业：高炉、炼钢及轧钢车间净环水（循环冷却水）系统，浊环水（冲渣水）系统中前置过滤等。
石化行业:旁滤（循环冷却水）系统的过滤、污水处理等
电力行业：锅炉水系统处理、污水处理等
市政工程：市政绿化用水系统（用于过滤河水、地下水中所含砂石及其他杂质）、市政污水处理系统等
机械加工行业：循环冷却水系统、高压冲洗水系统等。

工作原理

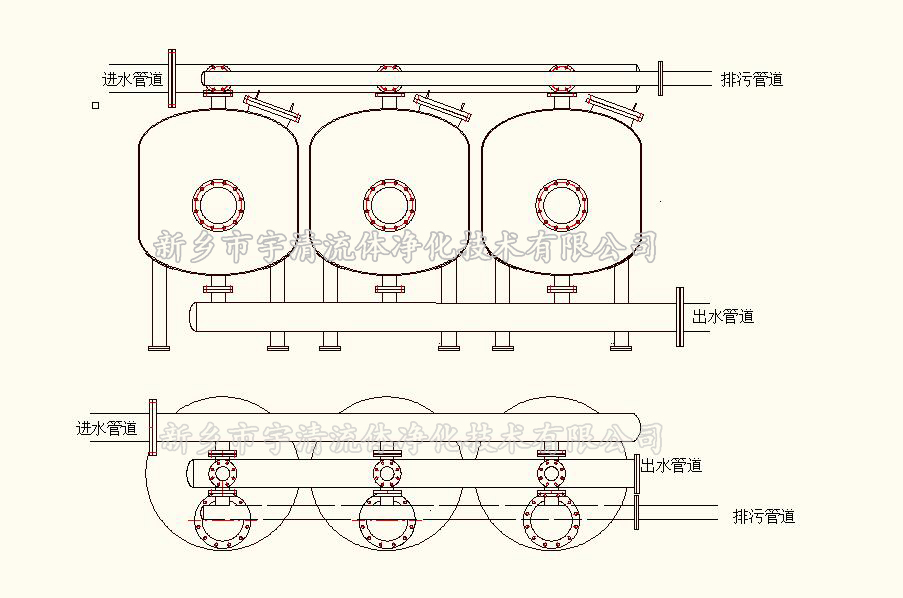

浅层砂过滤器过滤状态：未经过滤的水通过三通阀门流经布水器，配合球形外壳，以平流的状态到达过滤器内的填料层，当水流过填料层时，杂质被截留在填料层内，过滤后的水经过管道排出

浅层砂过滤器反洗状态: 浅层沙过滤器采用逐个反洗方式。过滤器接受指令开始反洗时，第一台过滤沙缸开始清洗，其他过滤沙缸正常工作。首先第一台过滤沙缸三通阀门开始准备动作，关闭进水通道，打开出水通道及排污通道。未过滤的水无法通过三通阀门进入到过滤器中，而其他过滤器过滤后的水则可以反向进入到一号过滤器中，将沙子冲洗，并且把杂质经过布水器从排污口排出，布水器可以保证沙子不会随杂质一起带出，避免跑砂的情况发生。1号过滤单元清洗完成后，1号单元三通阀门开始动作，打开进水及出水通道、关闭排污通道，水经过过滤器正常过滤系统开始对2号进行清洗，清洗步骤与1号清洗步骤一样。直到所有过滤单元逐个清洗完成后，反洗结束，等待接受下一个反洗指令，系统的设计可实现反洗时不停水，过滤、反洗状态同时进行保证整个系统的正常工作。

技术参数

型号	YQQSC40	YQQSC50	YQQSC60	YQQSC75	YQQSC90	YQQSC100
罐体直径 mm	1200	1400	1600	1800	2000	2200
进出水口管径 mm	DN100	DN100	DN100	DN150	DN150	DN150
罐体材质	碳钢	碳钢	碳钢	碳钢	碳钢	碳钢
罐体防腐	静电喷涂	静电喷涂	油漆防腐	油漆防腐	油漆防腐	油漆防腐
单台过滤面积 m²	1.1	1.5	2.0	2.5	3.0	3.8
过滤速度 m/h	20-35	20-35	20-35	20-30	20-30	20-30
单台处理量 m³/h	20-40	30-50	40-60	50-75	60-90	70-100
工作压力 MPa	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4
反冲洗强L/(s·m²)	8-12	8-12	8-12	8-12	8-12	8-12
单罐反洗历时 s	60	60	90	120	120	180
反洗间隔时间 h	4-8	4-8	4-8	4-8	4-8	4-8
反洗控制压差 MPa	0.08	0.08	0.08	0.08	0.08	0.08
滤料型式	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂
滤料粒径 min./max. mm	0.6-1.2	0.6-1.2	0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2
滤料厚度 mm	800mm	800mm	800mm	200mm 1000mm	200mm 1000mm	200mm 1000mm
罐体净重 t	0.4	0.5	0.6	1.5	2.0	2.3
罐体运行重量 t	3.5	4.5	5.0	13.5	16.8	21

型号	YQQSC120	YQQSC140	YQQSC160	YQQSC180	YQQSC200	YQQSC240
罐体直径 mm	2400	2500	2600	2800	3000	3200
进出水口管径 mm	DN200	DN200	DN200	DN200	DN250	DN250
罐体材质	碳钢	碳钢	碳钢	碳钢	碳钢	碳钢
罐体防腐	油漆防腐	油漆防腐	油漆防腐	油漆防腐	油漆防腐	油漆防腐
单台过滤面积 m²	4.5	5.0	5.3	6.1	7.0	8.0
过滤速度 m/h	20-30	20-30	20-30	20-30	20-30	20-30
单台处理量 m³/h	90-135	100-150	110-160	120-180	140-210	160-240
工作压力 MPa	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4
反冲洗强L/(s·m²)	8-12	8-12	8-12	8-12	8-12	8-12
单罐反洗历时 s	200	300	300	300	500	600
反洗间隔时间 h	4-8	4-8	4-8	4-8	4-8	4-8
反洗控制压差 MPa	0.08	0.08	0.08	0.08	0.08	0.08
滤料型式	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂
滤料粒径 min./max. mm	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2
滤料厚度 mm	200mm 1000mm	200mm 1000mm	200mm 1000mm	200mm 1000mm	200mm 1000mm	200mm 1000mm
罐体净重 t	2.6	2.8	3.0	3.3	3.9	4.5
罐体运行重量 t	25	27	30	35	40	46
