浅层砂过滤器安装使用说明书

浏览次数：发布日期： 2021-03-01

返回列表

1、产品概述..................................2
2、应用领域..................................2
3、工作原理..................................2
4、反洗状态控制..............................5
5、型号解释..................................5
6、浅层砂过滤器单体结构图 ....................7
7、浅层砂过滤器组合安装图 ....................8
8、调试程序..................................9
9、停车程序及排空过滤器.......................10
10、维护与保养 ...............................11
11、故障现象及解决方法.........................12

1、浅层砂过滤器产品概述

浅层砂过滤器又可称为为浅层介质过滤器、旁滤器。浅层砂过滤器是以石英砂、海砂等砂料放置一定厚度作为滤层，需要被处理水在一定的压力作用下流经滤层，水中含有的悬浮物、胶质、颗粒物等杂质被拦截在滤层中，从而有效的降低水浊度、提升水质。浅层砂过滤器是由单个或者多个标准高速过滤罐组成，其内部设有独特的布水器和集水器以及双向自动冲洗阀，可实现不影响系统正常出水情况下对滤罐逐个单独的反冲洗。
浅层砂过滤器设计合理安装方便，可实现全自动操作无需人工值守，也可远程监视操控过滤器的运行状态。也可按照客户的需求及运行工况进行定制。

2、浅层砂过滤器应用领域

钢铁行业：高炉、炼钢及轧钢车间净环水（循环冷却水）系统，浊环水（冲渣水）系统中前置过滤等；
石化行业:旁滤（循环冷却水）系统的过滤、污水处理等；
电力行业：锅炉水系统处理、污水处理等；
市政工程：市政绿化用水系统（用于过滤河水、地下水中所含砂石及其他杂质）、市政污水处理系统等；
机械加工行业：循环冷却水系统、高压冲洗水系统等；
农业：灌溉水过滤与净化等；
中央空调、地热行业：空调循环水系统、地热水系统水质提升；

3、浅层砂过滤器工作原理

浅层砂过滤器过滤状态：未经过滤的水通过三通阀门流经布水器，配合球形外壳，以平流的状态到达过滤器内的填料层，当水流过填料层时，杂质被截留在填料层内，过滤后的水经过管道排出。

浅层砂过滤器反洗状态: 浅层砂过滤器采用逐个反洗方式。过滤器接受指令开始反洗时，第一台过滤沙缸开始清洗，其他过滤沙缸正常工作。首先第一台过滤沙缸三通阀门开始准备动作，关闭进水通道，打开出水通道及排污通道。未过滤的水无法通过三通阀门进入到过滤器中，而其他过滤器过滤后的水则可以反向进入到一号过滤器中，将沙子冲洗，并且把杂质经过布水器从排污口排出，布水器可以保证沙子不会随杂质一起带出，避免跑砂的情况发生。1号过滤单元清洗完成后，1号单元三通阀门开始动作，打开进水及出水通道、关闭排污通道，水经过过滤器正常过滤系统开始对2号进行清洗，清洗步骤与1号清洗步骤一样。直到所有过滤单元逐个清洗完成后，反洗结束，等待接受下一个反洗指令，系统的设计可实现反洗时不停水，过滤、反洗状态同时进行保证整个系统的正常工作。

4、浅层砂过滤器反洗状态控制

①、时间控制。通过设定反洗时间与反洗间隔，设备将按照设定值自动运行。例：设定反洗时间为60s，反洗间隔12个小时。设备开始逐个对每个罐子反洗，每个滤罐反洗时间则为60s，当最后一个罐子反洗完成后，设备反洗停止，12个小时候从新启动新的反洗程序。
②、压差控制。设定一个差值，当进水出水压差达到设定压差值时，系统自动启动清洗程序。
③、人工控制。设备点检人员可以根据现场具体水质情况进行手动启动清洗程序（也可配置远程控制进行远程操控）。
这三种控制控制方式同时存在，哪个控制方式先到达设定值，都可以开启反洗程序。

5、浅层砂过滤器型号解释

型号	YQQSC40	YQQSC50	YQQSC60	YQQSC75	YQQSC90	YQQSC100
罐体直径 mm	1200	1400	1600	1800	2000	2200
进出水口管径 mm	DN100	DN100	DN100	DN150	DN150	DN150
罐体材质	碳钢	碳钢	碳钢	碳钢	碳钢	碳钢
罐体防腐	静电喷涂	静电喷涂	油漆防腐	油漆防腐	油漆防腐	油漆防腐
单台过滤面积 m²	1.1	1.5	2.0	2.5	3.0	3.8
过滤速度 m/h	20-35	20-35	20-35	20-30	20-30	20-30
单台处理量 m³/h	20-40	30-50	40-60	50-75	60-90	70-100
工作压力 MPa	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4
反冲洗强L/(s·m²)	8-12	8-12	8-12	8-12	8-12	8-12
单罐反洗历时 s	60	60	90	120	120	180
反洗间隔时间 h	4-8	4-8	4-8	4-8	4-8	4-8
反洗控制压差 MPa	0.08	0.08	0.08	0.08	0.08	0.08
滤料型式	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂
滤料粒径 min./max. mm	0.6-1.2	0.6-1.2	0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2
滤料厚度 mm	800mm	800mm	800mm	200mm 1000mm	200mm 1000mm	200mm 1000mm
罐体净重 t	0.4	0.5	0.6	1.5	2.0	2.3
罐体运行重量 t	3.5	4.5	5.0	13.5	16.8	21

型号	YQQSC120	YQQSC140	YQQSC160	YQQSC180	YQQSC200	YQQSC240
罐体直径 mm	2400	2500	2600	2800	3000	3200
进出水口管径 mm	DN200	DN200	DN200	DN200	DN250	DN250
罐体材质	碳钢	碳钢	碳钢	碳钢	碳钢	碳钢
罐体防腐	油漆防腐	油漆防腐	油漆防腐	油漆防腐	油漆防腐	油漆防腐
单台过滤面积 m²	4.5	5.0	5.3	6.1	7.0	8.0
过滤速度 m/h	20-30	20-30	20-30	20-30	20-30	20-30
单台处理量 m³/h	90-135	100-150	110-160	120-180	140-210	160-240
工作压力 MPa	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4	0.2-0.4
反冲洗强L/(s·m²)	8-12	8-12	8-12	8-12	8-12	8-12
单罐反洗历时 s	200	300	300	300	500	600
反洗间隔时间 h	4-8	4-8	4-8	4-8	4-8	4-8
反洗控制压差 MPa	0.08	0.08	0.08	0.08	0.08	0.08
滤料型式	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂	天然海砂
滤料粒径 min./max. mm	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2	2.0-4.0 0.6-1.2
滤料厚度 mm	200mm 1000mm	200mm 1000mm	200mm 1000mm	200mm 1000mm	200mm 1000mm	200mm 1000mm
罐体净重 t	2.6	2.8	3.0	3.3	3.9	4.5
罐体运行重量 t	25	27	30	35	40	46

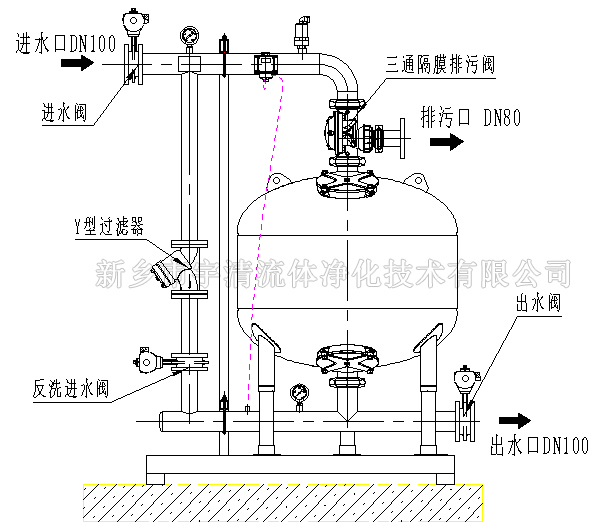

6、浅层砂过滤器单罐安装图

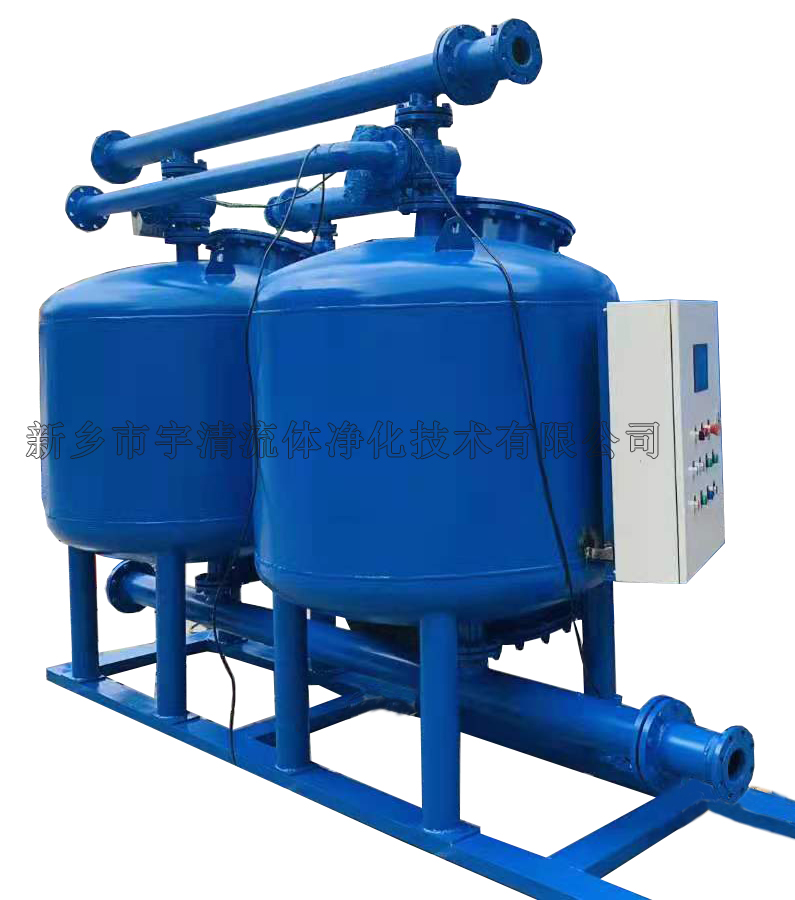

7、浅层砂过滤器多罐安装图

单排安装

双排并联安装

8、浅层砂过滤器调试程序

试运行
检查浅层砂过滤器进出口方向与水流方式是否一致；
检查所有管路连接是否正确牢固；
检查所有线路练级是否正确牢固
检查电磁阀阀体一字槽方向是否正确；
检查压差开关压差数是否正确。（初始值为0.1MPa，后期可根据需求修改）

启动
打开进水口总阀、出水口总阀，让水进入过滤器，排气阀向外排气，当排气阀排气结束，代表过滤系统已装满水。检查设备是否有漏水情况；检查进水压力，最好要求大于0.2MPa且小于0.4MPa；并。注意：系统压力禁止超过0.6MPa，以免损坏过滤器。
接通电控箱电源，按要求（第9节）进行手动反冲洗。反洗时，三通阀阀体中有少量水排出，属正常现象。
用手动控制电磁阀依次反冲洗对应的过滤罐，一般要反冲大约10分钟以上。此操作是有效将新啥子中小的杂质反冲出去。
所有过滤罐都强制反冲结束后，调节控制器为自动控制状态。

控制器参数设定：
①初试设定参考值为：每个滤罐反冲洗时间30秒；
②反冲洗周期：4小时；以后根据运行情况调整相关参数。

9、停车程序及排空过滤器

一、手动反冲洗一次。通过一次的手动反冲洗来卸掉过滤器压力。
二、关闭过滤器进水总阀。
三、电控箱面板上每个“手动/自动”转换开关全部拨中间位置，并将电控箱面板上“启动/停止” 选择开关切换至“停止”位置。
四、如果想重新启动，参考第8节操作步骤。

10、浅层砂过滤器的维护与保养

每周维护
（1）检查进水、出水压力
（2）系统有无泄漏
（3）控制器是否正确
（4）各阀门是否在指定位置

每月维护
（1）运行并检查压差启动反洗是否正常，若不正常，则疏通高低压信号管。
（2）检查并维护反洗阀。
（3）检查并维护电磁阀。
（4）检查进水、出水压力。
（5）查看统计数据，根据统计数据分析系统运行状况并适当优化运行参数，清除运行统计。

过冬准备：若系统不运行则排空过滤器和系统内积水。

每年砂子维护: 每运行一年，停止过滤系统运行，打开滤罐上手/人孔，检查沙子的高度和沙子的污染情况，若有必要，更换砂子。石英砂更换方法如下：
①按停车要求，打开下手/人孔，排放沙子；
②查看过滤单元内部是否完好，水帽接口是否正常，各接水管是否在位；
③装砂：从上手孔装入石英砂，对于精过滤，首先装粗砂子，等到粗砂子将水帽刚刚盖住的时候再装细砂子，细砂装入高度不要小于12厘米，但不要超过规定的装沙线。一般砂层越厚，过滤效果越好，但水头损失和反冲效果变差。

11、浅层砂过滤器故障现象及解决方案

序号	现象	原因	解决方案
1	出水流量小	A．进水水压太低 B．沙子黏结 C．系统设计太小	A．增加进水水压 B．清洗沙子或更换沙子
2	出水水质达不到要求	A．进水水质太差 B．过滤流量太大 C. 滤料厚度不够	A．增加絮凝(有必要需要澄清) B．减小流量到设定值 C. 增加滤料层
3	反洗频繁	A．系统流量太大 B．压差或时间设值太小 C．沙子黏结 D．原水太脏 E．反洗不彻底	A、调整到合适流量 B、调整到合适值 C、清洗沙子或换沙子 D、处理原水 E、从新设计压差值
4	反洗不彻底	A．反洗水压太低 B．排污管或阀门压阻太大 C．杂质太粘	A、增加进水水压 B、打开疏通排污管及阀门 C、延长冲洗时间,缩短过滤时间
5	反洗程序不会自动启动	A、系统压力低控制器设置错 B、电器故障	A、保证系统压力不小于0.1MPa B、重新设置控制器，排除电器故障
